Lugar ng pinagmulan: |
Tengzhou China |
|
Pangalan ng Brand: |
ZHONGYOU |
|
Numero ng Modelo: |
VTC45 |
|
Sertipikasyon: |
CE ISO |
|
Minimum Order Quantity: |
1 |
|
Packaging Details: |
Kumakatawan ang sample sa hydraulic press at mold. Mangyaring kontakin kami para sa higit pang detalye. |
|
Delivery Time: |
15-45 araw |
|
Payment Terms: |
L/C D/P D/A T/T |
|
Kakayahang Suplay: |
50set/m |
May problema ba?
Mangyaring makipag-ugnayan sa amin upang maglingkod sa iyo!
Ang serye ng VTC CNC upright lathes ay itinatayo sa isang pundasyon ng mataas na katigasan na mga estraktura na pinagsama-samahan sa precisyong linear guides. Pinag-iimpok ng hydraulic tool turret at mataas na torque na spindle, nagdadala ang seryeng ito ng mga makapangyarihang maikling paggawa kasama ang mahusay na kalidad.
| Mga Parametro ng Vertikal na Lathe | |||||
| Item | Espesipikasyon | Yunit | VT45 | VT65 | VT75 |
| Kapasidad ng machining | Pinakamalaking Bistek na Diyametro | mm | ∮560 | ∮650 | ∮750 |
| Pinakamalaking Diyametro ng Paggupit | mm | ∮450 | ∮600 | ∮700 | |
| Spindle | Uri ng Mukha ng Spindle | PAMPAY | PAMPAY | PAMPAY | |
| Bilis ng spindle | rpm | 100-2000 | 100-1000 | 100-1000 | |
| Bilis ng Luwag sa Chuck | mm | 500 | 500 | 610 | |
| Tool Turret | Kakayahan ng tool | pC | Horizontal Walo na Posisyon | Horizontal Walo na Posisyon | Horizontal Walo na Posisyon |
| Paglalakbay | Paglalakbay ng X-axis | mm | 400 | 420 | 700 |
| Paglalakbay ng Z-axis | mm | 500 | 500 | 700 | |
| Hydraulic Unit | Kakayahan ng tangke ng langis | L | 40 | 40 | 40 |
| Motor ng hidroliko | kW | 2.2 | 2.2 | 2.2 | |
| Motor | Spindle servo motor | kW | 15 | 18.5 | 22 |
| Katumpakan | Kasarian ng Pag-uulit | mm | ±0.008 | ±0.005 | ±0.005 |
| Katumpakan ng posisyon | mm | ±0.008 | ±0.008 | ±0.008 | |
| Mga Sukat ng Makina (Haba, Lapad, Taas) | Haba Lapad Taas | mm | 2200*2300*2600 | 2150*2210*2970 | 2700*2100*3200 |
| Timbang (Kabilang ang Mga Aksesorya) | kg | 5000 | 7000 | 9500 | |
| Mga Kailangang Enerhiya | Supply ng Kuryente | 3￠-AC 380V 50HZ±5% | |||
| May proteksyon laban sa pagbubuga ng kuryente at pagbabanta ng pagsisinungba ng kuryente ang makina | √ | ||||
| Indikador ng Katayuan ng Trabaho ng Makina (Tatlong-Kulay Ilaw) | √ | ||||
| Gumagana nang maligaya ang makina sa mga sumusunod na kondisyon | Paligid na Temperatura 5～38° | ||||
| paligid na Kagandahang-hawa＜85% | |||||
| Ang tunog ng makina ay sumusunod sa Pambansang Pamantayan | √ | ||||
| Mga Puna | ☆Gamit ng kagamitan ay may buong siklo ng proteksyon; ang mga proteksyong kagamitan ay ligtas at maaasahan, at dapat sundin ang GB15760-1995 Pangkalahatang Teknikong Batas para sa Proteksyon ng Seguridad ng mga Makinarya para sa Metal Cutting. ☆Mga direksyon ng hidroliko, pneumatiko, at tubo ng tubig ay inilarawan, pati na rin ang saklaw ng trabaho ng iba't ibang instrumento at uri ng medium. ☆Ang diyametro ng hidrolikong chuck at ang posisyon ng tool turret ay maaaring piliin ayon sa mga pangangailangan ng pagproseso. |
||||
Ang mga vertical lathe ay pangunahing ginagamit para sa pag-machine ng mga malaking, maikling, at mabigat na workpiece na may panlabas na silindrikong ibabaw, end faces, conical surfaces, mga butas na silindriko, o conical holes. Maaari rin itong makamit ang mga pambansang kagamitan para sa paggawa ng thread, spherical turning, profiling, milling, at grinding. Ang pangunahing katangian ng mga vertical lathe ay ang upright spindle, kasama ang worktable na naka-position sa isang horizontal na plano. Nakakapit ang workpiece sa isang malaking worktable na kinikilos ng rotational motion ng spindle. Dahil nakapasok ang workpiece sa isang horizontal na worktable, ang pagkakapit ay mas madali. Sinusuportahan ng quality ng workpiece at ang cutting forces ng mga rotational guide rails sa pagitan ng worktable at base, bumababa ito sa load sa spindle at bearings, nagpapatakbo ng matatag, at nagpapanatili ng machine accuracy sa loob ng mahabang panahon.
Pangunahing Sitwasyon:

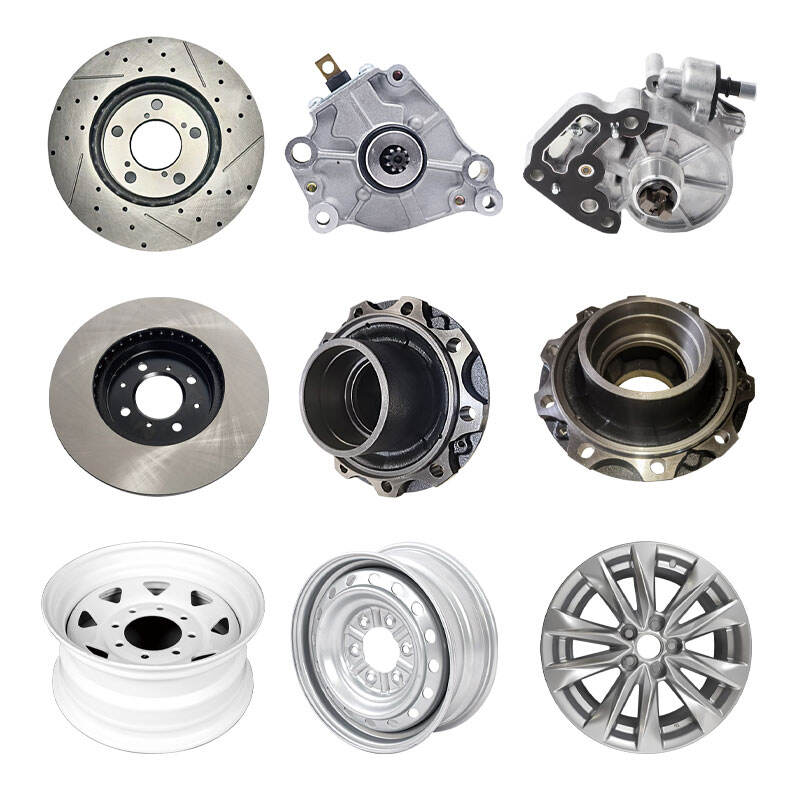

Mga bahagi ng sasakyan: pangunahin at panghuling pagpoproseso ng mga preno disk, wheel hub, preno drum, flywheel housing, clutch housing, at iba pang disk na bahagi.
Industriyal na larangan: aerospace (hal. mga bahagi ng engine), riles ng transportasyon (hal. mga gilid ng gulong), makinarya sa konstruksyon (hal. slewing bearings), atbp.
Kakayahan sa pagmamanupaktura:
Maaari itong makumpleto ang pagmamanipula ng panloob at panlabas na mga cylindrical na ibabaw, mga tapered na ibabaw, pagguhit sa mukha ng wakas, pagbe-b chamfering, mga thread, at kumplikadong rotary na ibabaw (tulad ng hyperbolic na ibabaw), at sumusuporta sa awtomatikong pagpapalit ng tool at multi-axis linkage.
Nag-ofer kami ng pambansang serbisyo sa pagkatapos ng pamilihan, kabilang ang pag-instal, pag-uulit, at pagsasanay sa paggana; nagbibigay ng user manuals para sa hydraulic press upang tulungan ang mga gumagamit na matuto kung paano mag-operate at maintenece ang hydraulic press.
Nagbibigay kami ng isang buong hanay ng kagamitan sa hydraulic press at CNC vertical lathe, kasama ang maraming mature na solusyon sa disenyo at matagumpay na mga kaso ng customer. Maaari rin naming ibigay ang customized na serbisyo, magbigay ng molding tooling at kaukulang kagamitan sa production line, na nagbibigay ng one-stop service para sa mga customer. Maligayang pagtawagan kami para sa konsultasyon.
