Miejsce pochodzenia: |
Tengzhou China |
|
Nazwa marki: |
ZHONGYOU |
|
Numer modelu: |
VTC1000 |
|
Certyfikacja: |
CE ISO |
|
Minimalna ilość zamówienia: |
1 |
|
Szczegóły opakowania: |
Próbka obejmuje prasę hydrauliczną i formę. Skontaktuj się z nami po więcej szczegółów. |
|
Czas dostawy: |
15-45 dni |
|
Warunki płatności: |
L/C D/P D/A T/T |
|
Zdolność dostaw: |
50szt/m |
- Czy jest jakiś problem?
Proszę o kontakt z nami, abyśmy mogli służyć!

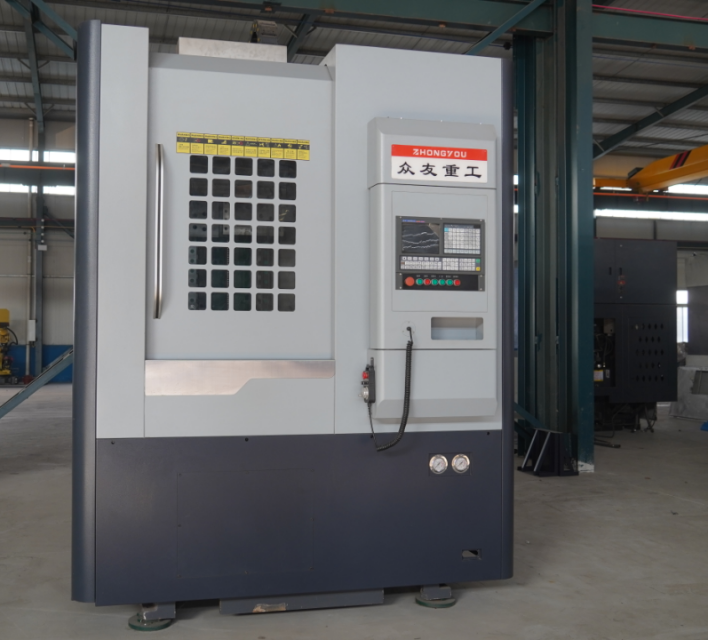

Wertykalne tokary CNC serii VTC zostały skonstruowane na podstawie konstrukcji o wysokiej sztywności połączonych z precyzyjnymi liniowymi przewodnikami. Wyposażone w hydrauliczny magazyn narzędziowy i wałek o dużym momentzie obrotowym, ta seria maszyn zapewnia mocne wydajność cięcia przy jednoczesnym utrzymaniu najwyższej jakości.
| Parametry tokarń pionowych | |||||
| Element | Specyfikacja | Jednostka | VT45 | VT65 | VT75 |
| Zdolność produkcyjna | Maksymalny średnica obrotu | mm | ∮560 | ∮650 | ∮750 |
| Maksymalny średnica cięcia | mm | ∮450 | ∮600 | ∮700 | |
| Wrzeciono | Typ powierzchni końcowej wałka | - Nie, nie. | - Nie, nie. | - Nie, nie. | |
| Prędkość wrzeciona | obr/min | 100-2000 | 100-1000 | 100-1000 | |
| Średnica zewnętrzna imadła | mm | 500 | 500 | 610 | |
| Wyrób wieży | Pojemność narzędzi | pC | Poziomy ośmiopozycyjny | Poziomy ośmiopozycyjny | Poziomy ośmiopozycyjny |
| Podróże | Przesunięcie osi X | mm | 400 | 420 | 700 |
| Przesunięcie osi Z | mm | 500 | 500 | 700 | |
| Jednostka Hydrauliczna | Pojemność zbiornika na olej | L | 40 | 40 | 40 |
| Silnik hydrauliczny | kW | 2.2 | 2.2 | 2.2 | |
| Silnik | Silnik serwo wrzeciona | kW | 15 | 18.5 | 22 |
| Dokładność | Dokładność powtarzania | mm | ±0.008 | ±0.005 | ±0.005 |
| Dokładność pozycjonowania | mm | ±0.008 | ±0.008 | ±0.008 | |
| Wymiary maszyny (DWG) | Długość Szerokość Wysokość | mm | 2200*2300*2600 | 2150*2210*2970 | 2700*2100*3200 |
| Waga (wraz z akcesoriami) | kg | 5000 | 7000 | 9500 | |
| Wymagania dotyczące mocy | Zasilanie | 3￠-AC 380V 50HZ±5% | |||
| Maszyna ma ochronę przed wyciekiem i ochronę przy wyłączaniu | √ | ||||
| Wskaźnik pracy maszyny (trzykolorowy światło) | √ | ||||
| Maszyna działa stabilnie w następujących warunkach | Temperatura otoczenia 5～38° | ||||
| wilgotność otoczenia <85% | |||||
| Poziom hałasu maszyny odpowiada normom krajowym | √ | ||||
| Uwagi | ☆ Urządzenie wykorzystuje pełną ochronę zamykaną; urządzenia ochronne są bezpieczne i niezawodne, a powinny spełniać normy GB15760-1995 Ogólne Regulacje Techniczne dotyczące Ochrony Bezpieczeństwa w Maszynach Doświadczalnych do Cięcia Metali. ☆ Wszystkie kierunki rurociągów hydraulicznych, pneumatycznych i wodnych są oznaczone, podobnie jak zakres działania różnych przyrządów oraz rodzaj nośnika. ☆ Średnica hydraulicznego obchwytu oraz pozycje wieżyczki narzędzi mogą być wybierane zgodnie z wymaganiami procesu obróbki. |
||||
Toki pionowe służą przede wszystkim do obróbki zewnętrznych powierzchni walcowych dużych, krótkich i ciężkich detalów roboczych, ich powierzchni końcowych, powierzchni stożkowych, otworów walcowych lub stożkowych. Mogą również być wyposażone w urządzenia pomocnicze do wycinania gwintu, obrabiania kulistego, profilowania, frezowania i szlifowania. Główną cechą tokarń pionowych jest pionowe rozmieszczenie wału, przy czym stół roboczy znajduje się w płaszczyźnie poziomej. Detal jest zaciskany na dużym stole roboczym napędzanym przez obrotowy ruch wału. Ze względu na montaż detalów na stole poziomym, zaciskanie jest względnie wygodne. Jakość detalu oraz siły cięcia są wspierane przez kierownice obrotowe między stołem a podstawą, co zmniejsza obciążenie wału i łożysk, zapewniając stabilne działanie i utrzymując dokładność obróbki przez dłuższy czas.
Marka wirnika: Wirnik może być wyposażony albo w tarczę dyskową, albo w hydrauliczny obchwyt, w zależności od wymagań użytkownika. Działa z wysoką wydajnością, mały hałas i minimalne drgania, aby sprostać różnym potrzebom cięcia, takim jak niska prędkość, duża momentowość, czy wysoka prędkość i moc.
Szeroki Projekt Napędowy Środkowego Zasięgu: Koniec śrubowy jest zabezpieczony za pomocą całościowego wlewu z ciałem maszyny, a podporowe są umocowane za pomocą struktury typu jednostkowego. Mimo złożoności procesu obróbki i montażu, ten projekt zwiększa sztywność i żywotność łożysk o odpowiednio 20% i 25%. Śruba jest wyśrodkowana na osi ruchu, zapewniając wysoką precyzję i dużą siłę podawania osiowego, unikając jednocześnie nierównomiernych sił spowodowanych napędem przesuniętym.
Wielostanowiskowa broń narzędziowa: Maszyna używa poziomej lub pionowej wielostanowiskowej CNC broni narzędziowej z krótkim czasem zmiany narzędzi, co znacząco zwiększa wydajność pracy. Ośmiostanowiskowa broń narzędziowa umożliwia uproszczone procesy przy jednym uchwycie roboczym.
Stabilny system napędowy: Główny silnik serwowy i wałek są połączone za pomocą synchronicznego pasemka zębatego, co gwarantuje powtarzalną dokładność pozycjonowania details. Ma ona możliwość bezstopniowych zmian prędkości w szerokim zakresie, aby spełnić różne wymagania dotyczące prędkości wałka przy obróbce wstępnej i końcowej.
Solidny projekt podstawy: Solidna struktura podstawy zapewnia maksymalną sztywność i stabilność podczas długotrwałego użytkowania. Oprócz wykorzystania zaawansowanych narzędzi projektowych do analizy i optymalizacji, rzeczywisty materiał użyty przekracza standardy optymalizacyjne o 15%. Wzmacnianie wewnętrzne ma strukturę krzyżową z układem krzyżowym, co redukuje deformację i odkształcenia.
Ofiarowujemy kompleksowe usługi po sprzedażowe, w tym instalację, uruchamianie oraz szkolenie w obsłudze; udostępniamy podręczniki użytkownika pras hydraulicznych, aby ułatwić użytkownikom naukę obsługi i konserwacji prasy hydralicznej.
Dostarczamy pełny zestaw urządzeń do pras hydraulicznych i tokarek pionowych CNC, dysponując wieloma dojrzałymi rozwiązaniami projektowymi oraz udanymi przypadkami zrealizowanych projektów u klientów. Możemy również świadczyć usługi na zamówienie, dostarczać form wtryskowych oraz odpowiedniego sprzętu do linii produkcyjnych, oferując kompleksową obsługę klienta. Zapraszamy do kontaktu w celu uzyskania konsultacji.
