Oorsprongplek: |
Tengzhou China |
|
Handelsnaam: |
ZHONGYOU |
|
Modelnommer: |
VTC75 |
|
Sertifisering: |
CE ISO |
|
Minimum Bestelhoeveelheid: |
1 |
|
Verpakking besonderhede: |
Die voorbeeld sluit 'n hidrauliese drukpers en vorm in. Kontak ons vir meer besonderhede. |
|
Leveringstyd: |
15-45 dae |
|
Betalingsterms: |
L/C D/P D/A T/T |
|
Verskaf Vermoë: |
50stel/m |

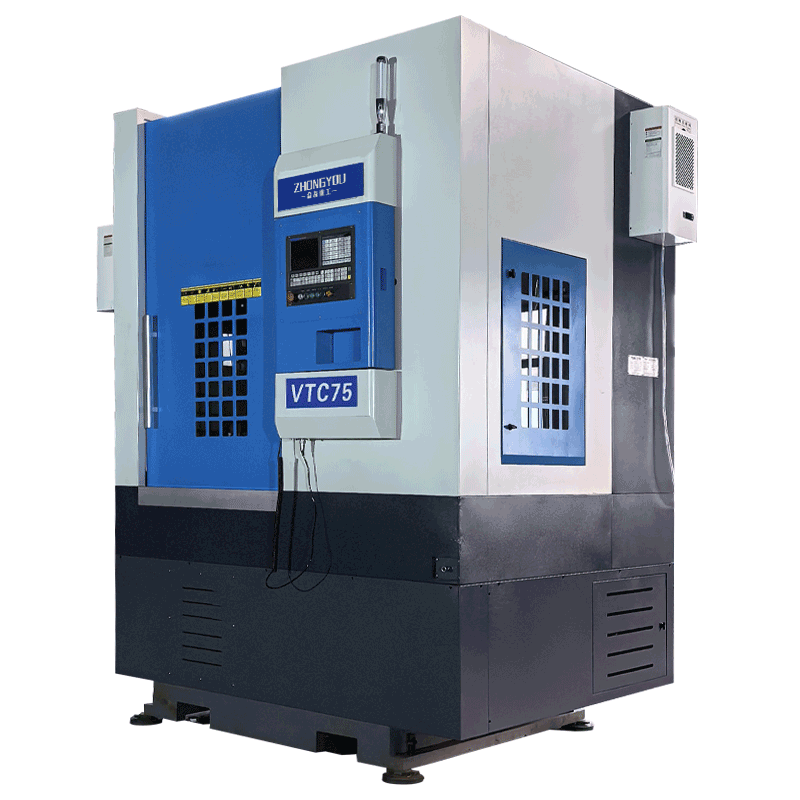

Die VTC75 CNC vertikale draaibank is 'n hoëpresisie CNC-masjientuig wat spesifiek ontwerp is vir die bewerking van groot skyf- en ringvormige dele.
| spesifikasies | eenheid | VT45 | VT65 | VT75 | VTS525 | VTS527 |
| Maks. roterende deursnee | mm | ∮560 | ∮650 | ∮750 | ∮750 | ∮750 |
| Maks. draaiingsdeursnee van werfstuk | mm | ∮450 | ∮600 | ∮700 | ∮550 | ∮700 |
| Spoel einde gesig vorm | Reguit | Reguit | Reguit | Reguit | Reguit | |
| Spindelsnelheid | opm | 3000 | 100-1000 | 50-1500 | 50-1000 | 500-1000 |
| Hidrouliese klemdeursnee | mm | 500 | 500 | 630 | 500 | 630 |
| Werkposisie tipe | sTUKKE | agt-stasie | agt-stasie | agt-stasie | agt-stasie | agt-stasie |
| Werkstok deursnee | mm | 32 | 32 | 32 | 32 | 32 |
| Binne deursnee werkhouer | mm | ∮40 | ∮40 | ∮50 | ∮50 | |
| Middelpunt werkhouer | mm | 160 | ||||
| X-as beweging | mm | 400 | 450 | 700 | 280 | 450 |
| Z-as reis | mm | 500 | 600 | 700 | 500 | 700 |
| Olie tenk kapasiteit | L | 50 | 50 | 50 | 50 | 50 |
| Olie druk motor | kw | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 |
| Waterkapasiteit | L | 180 | 200 | 200 | 200 | 200 |
| Draaiende water motor | w | 250 | 450 | 450 | 450 | 450 |
| Spoel motor | kw | 250 | 450 | 450 | 450 | 450 |
| X-as servo-motor skruwe | Nm | 12 | 18 | 18 | 15 | 15 |
| Z-as servo-motor skruwe | Nm | 22 | 30 | 18 | 15 | 15 |
| Hoofservo-motor magte | kw | 11/15 | 18.5 | 22 | 18.5 | 22 |
| Herhalingsposisioneringakkuraatheid | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| Posisioneringakkuraatheid | mm | ±0.008 | ±0.008 | ±0.008 | ±0.008 | ±0.008 |
| Dimensie | mm | 1700X1880X2500 | 2000X1950X3000 | 2450X1900X3200 | 3000X2400X2700 | 3200X2400X3200 |
| Gewig | kg | 5500 | 8000 | 9500 | 7000 | 9000 |
| Spanning | 3￠-AC 380V 50HZ±5% | 3￠-AC 380V 50HZ±5% | 3￠-AC 380V 50HZ±5% | 3￠-AC 380V 50HZ±5% | 3￠-AC 380V 50HZ±5% | |
| Elektriese lekkasie/uitval beskerming | √ | √ | √ | √ | √ | |
| Driekleurige ligsaanwyser | √ | √ | √ | √ | √ | |
| Langtydstabiele werksomstandighede | omgewing Temperatuur 5～38°, vogtigheid <85％ | omgewing Temperatuur 5～38°, vogtigheid <85％ | omgewing Temperatuur 5～38°, vogtigheid <85％ | omgewing Temperatuur 5～38°, vogtigheid <85％ | omgewing Temperatuur 5～38°, vogtigheid <85％ | |
| Geluid voldoen aan nasionale standaarde | √ | √ | √ | √ | √ | |
| ☆Die toerusting het volledig omsluitende beskerming, en die beskermingsinrigting is veilig en betroubaar en moet voldoen aan GB15760-1995 Algemene Tegniese Voorskrifte vir Veiligheidsbeskerming van Metaalsny-Masjienwerktuie. ☆Uitgerus met verskeie hidrouliese, gas- en waterpyplyn-rigtingsaanwysers, wat die werkstreek van verskillende instrumente aandui, en die kwaliteit van die gebruikte medium aandui. ☆Die deursnee van die hidrouliese klessie en die gereedshouerstasie kan volgens die verwerkingvereistes gekies word. |
||||||
Motorvervaardiging: Bewerking van skyfvormige onderdele soos wielasbokse, remtrommels en vliegwielhuisse.
Energie-uitrusting: Bewerking van groot ringvormige dele (soos windturbienflanse en kernkrag-uitrustingskomponente).
Ruimtevaart: Bewerking van hoë-presisie skyf-vormige strukturele komponente (soos vliegtuigmotorskywe).
Swaar meganika: Bewerking van swaarlastdele soos groot versnellingsbakhuisse en differensiaalhuisse.
Die masjienbed en -kolom het 'n hoë-styfheidontwerp wat van hoësterkte-gietyster gemaak is, gekombineer met 'n ribstructuur wat uitstekende vibrasiebestandheid verseker. Die gereedskapdraer maak gebruik van 'n aangedrewe toren wat hoë styfheid bied sowel as vinnige, betroubare gereedskapwisseling.
Hoë-doeltreffendheid-bewerkingsvermoëns ondersteun gekombineerde draai-, freseer-, boor- en slypwerk (soos vertikale interne slyping en geïntegreerde draai-slypwerk). Dit is toegerus met 'n 6-posisie vertikale elektriese gereedskaptoorn wat die gereedskapwisseltyd verminder en die produsie-doeltreffendheid verbeter.
Stabiliteit en presisie word verseker deur die spil, wat 'n volledig omslote smeerstelsel met geïmporteerde hoëgraad-seep het en 'n onderhoudsvrye ontwerp besit. Die X- en Z-as gebruik hoëpresisie-kogel-skroewe en spesiale lagers om langtermyn-presisie-stabiliteit te verseker.
Ons bied omvattende naverkoopdiens aan, insluitend installasie, afstemming en bedryfsopleiding; hidrauliese pers gebruikershandleiding verskaf om gebruikers te help leer hoe om die hidrauliese pers te bedien en te onderhou.
Ons verskaf 'n volledige stel hidrouliese pers toerusting en CNC vertikale draaibank, met baie volwasse ontwerp oplossings en suksesvolle kliënt gevalle. Ons kan ook aangepaste dienslewering verskaf, saam met vormgiet gereedskap en ooreenstemmende produksie lyn toerusting, en 'n een-stop diens vir kliënte. Welkom om ons te bel vir konsultasie.
